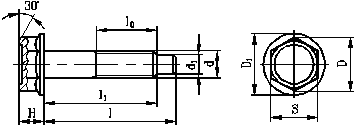

| Схема и условные обозначения:
|
| Обозначение | 21120-1001384-008 | Наименование | БОЛТ М10Х1,25Х53 | d, мм | M10x1.25-6g | d1, мм | 8.1 | D1, мм | 22.3 | D, не менее, мм | 18.9 | l, мм | 53.00 | l0, мм | 26 | l1, мм | 50 | S, мм | 17-0.27 | H, мм | 9±0.2 | Применяемость | БОЛТ М10*50 ФЛАНЦЕВЫЙ, ШТАНГИ КРОНШТЕЙНА КРЕПЛЕНИЯ ДВИГАТЕЛЯ 2112 |
|
